פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ש' אוגוסט 27, 2011 1:00 am

קצת תמונות מפרויקט שחזור של ווספה מדגם Sprint שאני כרגע בערך שנה וחצי בתוכו.

את הווספה האמורה מצאתי בג'נקיה של השכן (מוסך "אורי סוכנויות") בחורשה מכוסה עלים.
התאריך של הקובץ הוא אפריל 2010.


לאחר בערך חדשיים הצלחתי לאתר את הבעלים ולבצע העברת בעלות.
שמה של הווספה בישראל מסתבר "תיקווה הכריש"
התחלתי בפירוק לרמת הבורג. זה לבד לקח בערך חדשיים.
המנוע פורק עם דיסק 9" ומבער:


חלקי הגוף נשלחו לניקוי חול:


במקביל לפחחות וצבע יסוד, התחלתי לאסוף חלקים להמשך השיפוץ. לאחר שתיקווה חזרה מהפחח ביצעתי התאמות של כל מה שהיה אפשר לפני הצבע:


כרגע תיקווה מבלה אצל הצבעי. היו כמה בעיות בצביעה (אשמתי) ולכן היא מבלה שם יותר מהמתוכנן. אבל חלק מהחלקים כבר חזרו אלי.
6 (1).jpg
6 (1).jpg (32.92 KiB) נצפה 7082 פעמים


כל החלקים של תיקווה אמורים לחזור אלי בשבוע הבא ואז יתחיל הפרק השני בפרוייקט. שיפוץ המנוע.
הקייסים המקוריים כבר מוכנים (אבל זה כל מה שיש)


תמונות נוספות יש בפורום של מועדון הווספות הישראלי
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ש' ספטמבר 03, 2011 6:22 pm

ביום חמישי הבודי חזר הביתה ואתמול בשישי התחלתי להרכיב כמה דברים, בשביל לקבל מושג. (ולראות קצת התקדמות)

אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי צוקרמן » ש' ספטמבר 03, 2011 6:45 pm

איזה יופי של צבע :)
סמל אישי של המשתמש
רועי צוקרמן
צוות הניהול

הודעות: 2409
הצטרף: ו' נובמבר 09, 2007 10:39 am
מיקום: בנתיב הימני

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי zeev » ש' ספטמבר 03, 2011 8:35 pm

אין מה להגיד , קבלת מנוע במצב מעולה .
zeev
צוות הניהול

הודעות: 2340
הצטרף: א' נובמבר 11, 2007 11:47 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ב' ספטמבר 12, 2011 4:17 pm

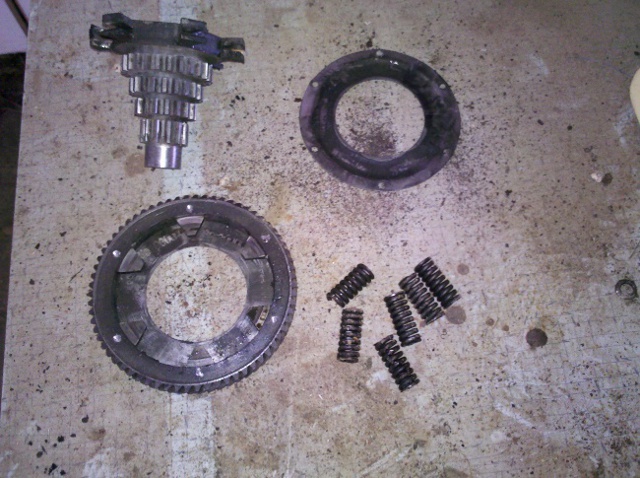

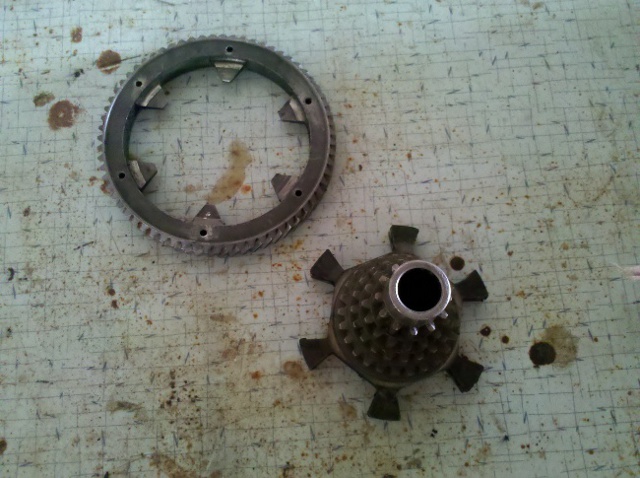

קונטרהגיר מפורק ומוכן לשיפוץ

תמונה

תמונה

הפחיות שסוגרות את הקונטרהגיר התחילו להתרופף, מה שדחף אותי לפרק ולשפץ. לאחר הפתיחה גיליתי שאחד הקפיצים גם היה שבור. מזל.
מחר אקנה קיט שיפוץ מווילף. (ומיסב שבא בתוכו)
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי zeev » ב' ספטמבר 12, 2011 6:26 pm

הקפיצים , מה המידה שלהם ? ( אורך ורוחב )
zeev
צוות הניהול

הודעות: 2340
הצטרף: א' נובמבר 11, 2007 11:47 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ב' ספטמבר 12, 2011 8:17 pm

אורך 29.5 מ"מ
קוטר 12.7 מ"מ
אני יכול להביא לך אותם מחר.
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ג' אוקטובר 04, 2011 11:21 pm

היום התקדמות גדולה.
לאחר מאמץ שכנוע קיבלתי מתנה ווספה מדגם סופר, ילידת 1966.
הווספה (אם תשופץ) לא מתוכננת לשיפוץ מיידי ולכן אני מתכנן לקחת ממנה כמה חלקים שחסרים לי על מנת לשפץ את המנוע של הספרינט.
בעיקר את הקרנק, הצילינדר, הבוכנה וראש המנוע שכרגע חסרים לי.
מזל שפיאג'יו לא שינו את החלקים בין הדגמים....
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי AKICHU » ד' אוקטובר 05, 2011 12:07 am

תמונותתתתתתתתתתתתתתתתתתת
אירית
טיפ לחיים : אף פעם אל תטוס בחברת תעופה שטייסיה מאמינים בגלגול נשמות
אושר משמעו: בריאות טובה וזכרון דפוק .
סמל אישי של המשתמש
AKICHU

הודעות: 2792
הצטרף: ב' נובמבר 19, 2007 5:41 pm
מיקום: חברה ב- IVC, עמותת חיל האוויר

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ד' אוקטובר 05, 2011 7:57 am

תמונה
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ג' אוקטובר 18, 2011 9:49 pm

המנוע של הסופר מפורק.
הצילינדר, הקרנק, ושאר חלקי הראש ילקחו לטובת הספרינט.


גם המזלג חזר מ-Powder coating


ופה הציר הראשי כבר מורכב.


יש התקדמות :roll:
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ב' נובמבר 07, 2011 12:32 pm

התקדמות קטנה

מתקן להחזקת גלגל ספייר:


ג'ק אמצע מותקן עם ברגי נירוסטה חדשים:


אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ש' דצמבר 31, 2011 9:39 am

המשך עבודה
המנוע כמעט מוכן


את תושבות המנוע יצרתי לבד מפוליוראטן
תמונה
תמונה
מי שצריך אני יכול לייצר לדגמים - Sprint, Super ו- VBB.
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי רועי » ש' פברואר 04, 2012 7:47 am

המשך עבודה, הרכבת פסי רצפה.
תמונה
(צד ימין לפחות)
אז מה יש לנו...
סמל אישי של המשתמש
רועי
צוות הניהול

הודעות: 1076
הצטרף: ד' דצמבר 22, 2010 11:30 pm

Re: פרויקט ווספה Sprint מודל 69.

הודעהעל ידי שמוליק » ש' פברואר 04, 2012 9:30 pm

עם גימור כזה צריך לחלוץ נעליים כדי לרכוב :P
https://plus.google.com/photos/10862338 ... banner=pwa
There's no place like .......my garage
סמל אישי של המשתמש
שמוליק
בעל מקצוע - מכונאות רכב ואופנועים

הודעות: 794
הצטרף: ג' נובמבר 04, 2008 3:57 pm
מיקום: כפר סבא
